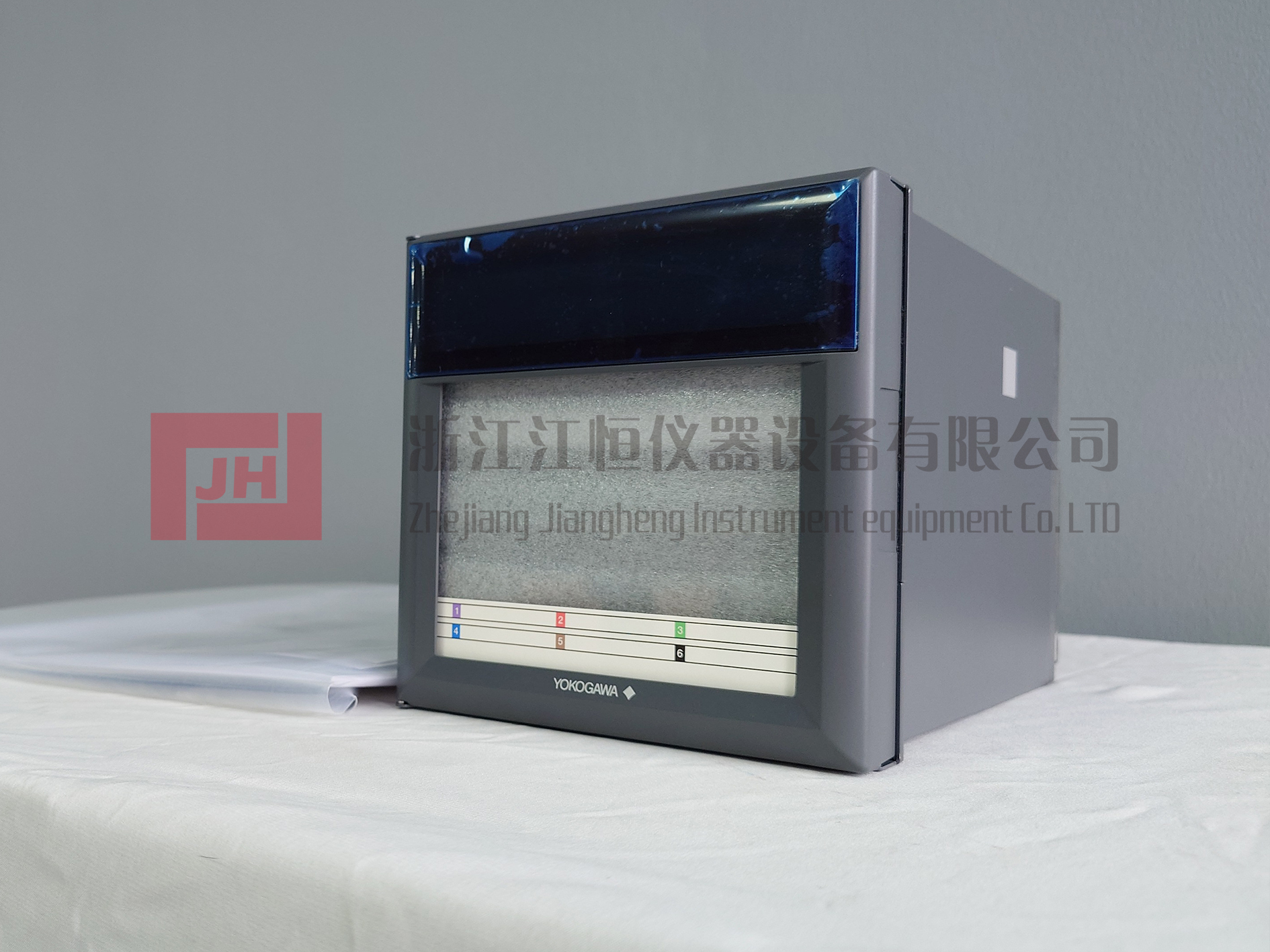

YOKOGAWA橫河μR10000系列436104-3有紙記錄儀全解
產品定位與核心特性
μR10000系列436104-3是橫河電機(YOKOGAWA)推出的四筆式智能有紙記錄儀,專為工業過程參數的高精度監測和永-久紙質記錄設計。436104表示四筆記錄型號,"-3"為特定配置代碼。
| 參數 | 規格 |
|------|------|
| 通道數 | 4筆同步記錄,可同時監測4個不同參數 |
| 記錄方式 | 熱筆式記錄(非打點),提供清晰連續曲線 |
| 記錄紙 | 100mm寬×16米長Z型折疊紙,更換簡便 |
| 測量精度 | 高達±0.1%,確保數據可靠性 |
| 走紙速度 | 5~12,000mm/h,可根據需求任意設定 |
| 顯示 | 101×16點陣VFD高分辨率顯示屏,支持中英文菜單 |
| 通信 | 可選RS-422A/485或以太網接口,實現遠程監控 |
核心功能詳解
1. 全能測量系統
- 通用輸入:支持熱電偶(如K、J、T型)、熱電阻(Pt100)、直流電壓(1-5V等)和電流信號
- 每通道獨立配置:可單獨設置量程、報警閾值和記錄特性
- 斷線檢測:自動識別并標記信號異常,保障數據完整性
2. 智能記錄能力
- 曲線+數字雙模式:同步繪制趨勢曲線并打印精確測量值、時間戳
- 分區記錄:4支筆可在記錄紙上分區顯示,避免曲線重疊,便于分析
- 局部放大:對關鍵數據區域進行放大記錄,捕捉細微變化
- 紙盡檢測:自動識別記錄紙余量并報警,防止數據丟失
3. 可靠報警系統
- 每通道獨立報警:可設置上限/下限/偏差報警,響應時間<1秒
- 多種報警輸出:提供2/4/6點繼電器輸出(可選),聯動外部設備
- 報警標記:記錄紙上自動打印報警發生時間和類型,便于追溯
4. 先進通信與擴展
- 網絡連接(選配):支持以太網或RS-422A/485,實現遠程數據監控
- 數據備份:可選SD卡存儲,實現電子數據存檔,便于數據分析
- 遠程控制:通過外部觸點啟停記錄、調整參數,適應自動化場景
5. 人性化設計
- LED照明:記錄紙區域內置照明,便于查看和更換
- 新型紙倉:支持記錄過程中查看或更換紙張,不中斷工作
- 操作向導:圖形化菜單+快捷鍵,簡化復雜設置
- 密碼保護:防止非授權操作,確保系統安全
應用場景
- 化工/制藥行業:反應釜溫度、壓力、流量等關鍵參數的連續監測與記錄,滿足GMP認證要求
- 設備狀態監控:發電機組、壓縮機等大型設備的多參數跟蹤,預防故障,便于維護
- 質量控制:食品飲料加工過程中的溫度曲線記錄,確保產品品質一致性
- 能源管理:樓宇空調、供暖系統的性能監測,優化能耗
產品優勢
1. 可靠性之-王:工業級設計,適應惡劣環境(溫度0-50℃,濕度10-90%RH無冷凝),幾乎免維護,平均無-故-障-時間達數萬小時
2. 紙質+電子雙保險:
- 紙質記錄:永-久保存,不受系統崩潰影響,符合法規審計要求
- 電子備份:可選SD卡存儲,便于數據檢索和分析
3. 直觀數據追溯:一張記錄紙可展示數天/數月的完整趨勢,異常情況一目了然,特別適合事故調查和質量追溯
總結
μR10000系列436104-3是工業自動化領域的"數據守護者",完-美融合了傳統紙質記錄的永-久性與現代電子技術的智能性。在這個數字化時代,它依然憑借無-可-替-代的可靠性和直觀性,在需要高安全性和長期數據追溯的工業場景中占有重要地位,是質量管控、設備維護和工藝優化的理想選擇。
